概述


(Pipe joints)
液壓術語，是液壓系統中連接管路或?qū)⒐苈费b在液壓元件上的零件，這是一種在流體通路中能裝拆的連接件的總稱。
主要包括:焊接式、卡套式和擴口式
接頭附件
包括：螺母、卡套、擴口芯子、擴口套、擴口螺母
接頭種類

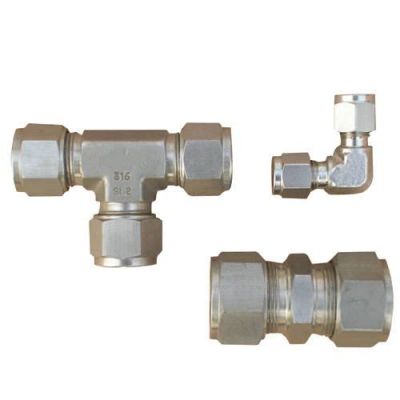

端直通接頭、直通接頭，三通接頭、彎頭、帶活螺母接頭、鉸接接頭、堵頭、過渡接頭等
雙卡套接頭的組成：前卡環、后卡環、螺母
材質常用的是不銹鋼和銅
公制、美制和英制螺紋標準
NPT，PT，G都是管螺紋．
NPT是National (American) Pipe Thread的縮寫，屬于美國標準的60度錐管螺紋，用于北美地區．國家標準可查閱GB/T12716-1991
PT是Pipe Thread的縮寫，是55度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業，錐度規定為1:16．國家標準可查閱GB/T7306-2000
G是55度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為G代表圓柱螺紋．國家標準可查閱GB/T7307-2001
另外螺紋中的1/4、1/2、1/8標記是指螺紋尺寸的直徑，單位是英寸．
行內人通常用分來稱呼螺紋尺寸，一吋等于8分，1/4吋就是2分，如此類推．
G好像就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。
ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，老的國內螺紋標標注為Rc 外螺紋為R
公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們z大的區別，
公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。
公制螺紋用公制單位，美英制螺紋用英制單位。
管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋大徑比公稱直徑大。
1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。
分類
液壓軟管、高壓球閥、意圖奇的快速接頭、卡套式管接頭、焊接式管接頭、高壓軟管。
過渡式管接頭、卡套式管接頭、三通式管接頭、非標式管接頭、擴口式管接頭、直角式管接頭、旋轉式管接頭、快速接頭、不銹鋼管接頭、銅接頭。
